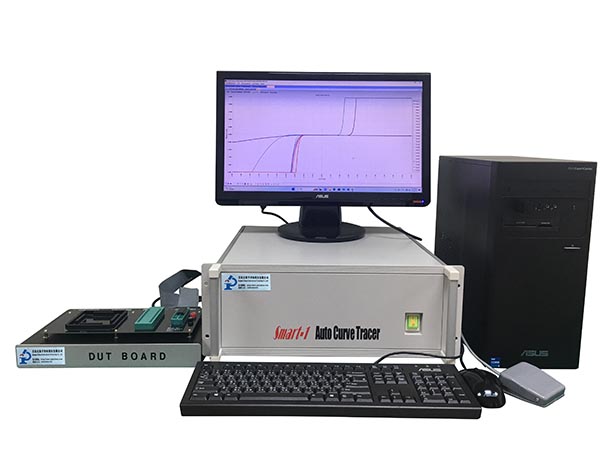

Smart-1 Auto Curve Tracer 产品规格功能说明

1. 机台主要功能:

Open/Short Test ( IC 之断/短路测试)

Auto I / V Curve Tracing & compare function with Known-Good-Device ( 自动 I / V 曲线量测与比对分析)

Unpowered & Powered Leakage test ( IC Power Pin Bias or IC Power Pin 不加电压之漏电流量测 )

Idd measuring ( IC 静态 or standby 时之 Idd 电流量测 )

可以满足客户在 IC 零件之 Open/Short 量产测试 & DC Fail 上之 失效分析需求!

2. 测试通道(Test channel):

(标准)64 Test channels , max.可扩充至 8192 channels

可满足客户在 high pin count IC 零件上之测试及分析需求!

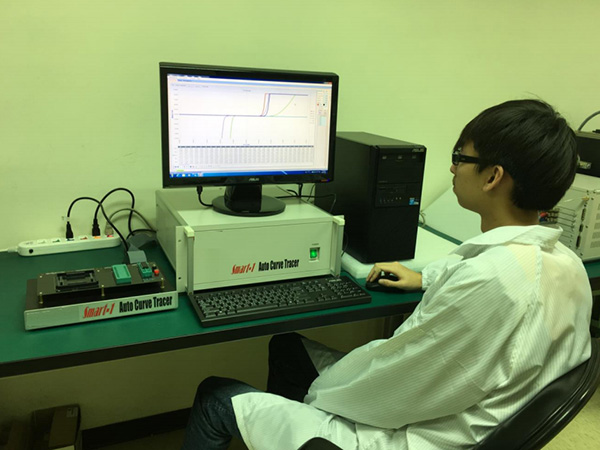

照片：

3.Universal DUT Board design :

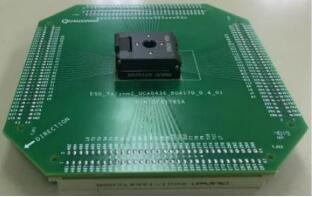

方便 user 操作使用, 节省 set-up 时间 、亦可配合客户需求设计制作客制化之 DUT Board

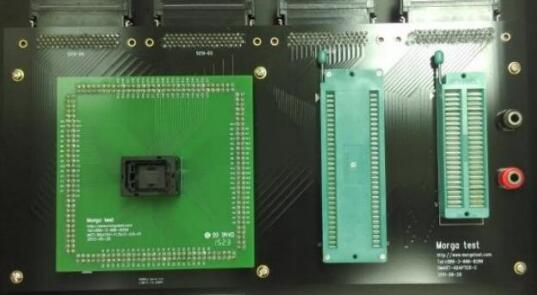

(Universal 256pin mother board)

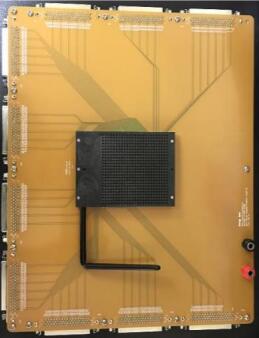

(PGA625 mother Board)

4. I-V Curve 量测方式:

可选择手动 ( 2 Probe ) Pin to Pin 之量测方式, 快速找出 Fail Pin or 计算机设定好程序后自动量测每一 Pin 脚之 I / V Curve,以节省分析时间, 非常具有弹性与便利!

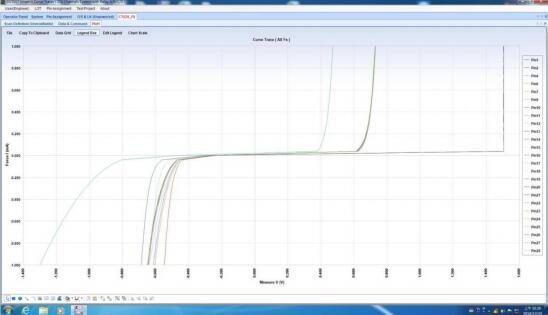

5. Auto I / V Curve Tracing Function :

can Automatic Scan & Plot each pin I / V curve .

6. 机台可搭配探针台 Probe Station 做 Hot Spot 之液晶热点分析, 以便找出漏电位置. 也可搭配 Emmission Microscope , 做进一步之漏电分析!
